Вибрация, заедание и износ шариковинтовой передачи?

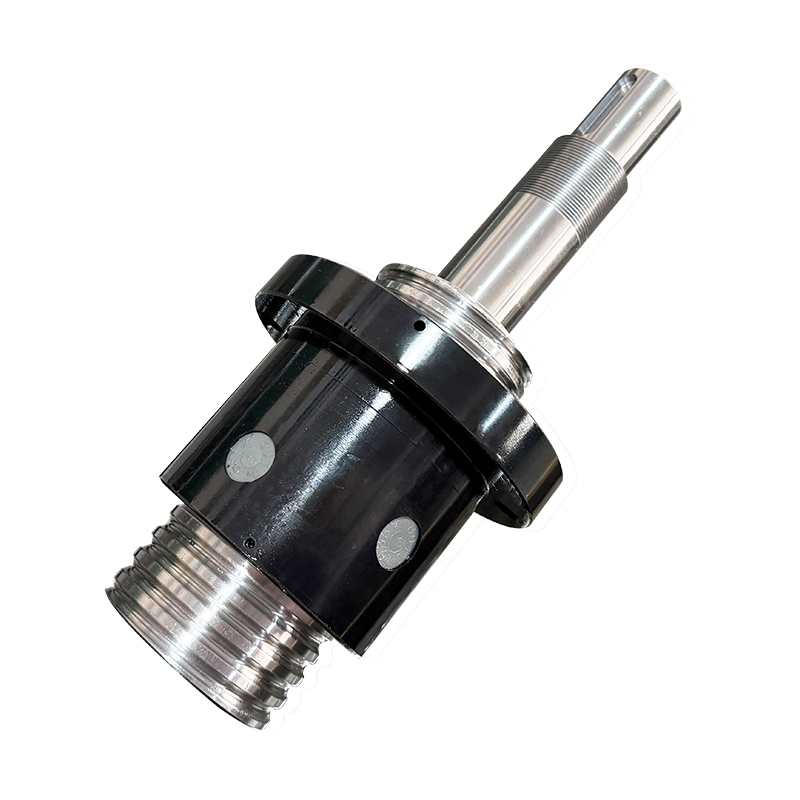

В прецизионных механических системах передачи, шариковые винты Они считаются «основным элементом системы», напрямую определяющим точность позиционирования, стабильность работы и срок службы оборудования. Будь то токарный станок с ЧПУВ автоматизированной производственной линии или на прецизионной подъемной платформе, если шариковый винт испытывает проблемы, такие как вибрация, заклинивание или износ, это не только приведет к снижению точности обработки и эффективности производства, но в тяжелых случаях может также вызвать каскадные отказы и привести к значительным экономическим потерям.

Сегодня мы предложим комплексное решение трех наиболее распространенных проблем, связанных с шариковыми винтами: вибрация, заклинивание и износ, — чтобы помочь вам быстро устранить эти неполадки.

I. Вибрационные неисправности: выявление первопричины и точное снижение вибрации

Если шариковый винт работает с заметной вибрацией, сопровождающейся «жужжанием» и даже вызывающей резонанс корпуса машины, это типичная вибрационная неисправность. Эти проблемы часто связаны с установкой, нагрузкой, смазкой или согласованием системы и требуют поиска и устранения неисправностей с следующих точек зрения:

1. Анализ основных причин

Недостаточная точность установки: Отклонение концентричности между шариковым винтом и валом двигателя, превышающее 0,05 мм, создает центробежную силу во время вращения, вызывая периодическую вибрацию; неправильный выбор опорных подшипников, например, использование шариковых подшипников с глубоким пазом для восприятия осевой нагрузки, приводит к рабочим колебаниям.

Динамический дисбаланс нагрузки: Чрезмерное соотношение тонкости (например, шариковый винт диаметром 20 мм и длиной > 1200 мм) снижает критическую скорость, вызывая резонанс; неправильная предварительная затяжка, либо слишком тугая (увеличивающая трение и повышение температуры), либо слишком слабая (приводящая к люфту), может вызывать вибрацию.

Проблемы со смазкой и загрязнением: Ухудшение качества смазки или наличие примесей увеличивает трение между шариками и дорожками качения, вызывая вибрацию; повреждение уплотнения позволяет абразивным частицам проникать внутрь, еще больше усиливая вибрацию.

Конфликты сопоставления систем: Высокий коэффициент усиления сервомотора вызывает автоколебания; ненадежные соединения или недостаточная жесткость на кручение приводят к чрезмерному углу запаздывания передачи и вибрации.

2. Целевые решения

Откалибруйте точность установки: Используйте лазерный юстировщик для регулировки соосности двигателя и шарикового винта, обеспечив отклонение ≤0,05 мм; замените опорные подшипники на радиально-упорные подшипники для повышения жесткости в процессе эксплуатации.

Оптимизация нагрузки и предварительной нагрузки: Для снижения риска резонанса добавьте промежуточные опоры к шариковым винтам с чрезмерно высоким коэффициентом тонкости; отрегулируйте предварительную нагрузку до 15–20% от номинальной нагрузки, чтобы сбалансировать жесткость и потери на трение.

Улучшение смазки и защиты: Замените старую смазку износостойкой синтетической консистентной смазкой (например, SKF LGEP2) и удалите из нее примеси; установите лабиринтные уплотнения, чтобы предотвратить попадание абразивных частиц и усиление вибрации, вызванной трением.

Настройте параметры системы: Уменьшите коэффициент усиления контура позиционирования сервомотора (рекомендуемое значение 300-800), чтобы устранить автоколебания; замените муфту на диафрагменную без люфта и затяните соединительные детали, чтобы уменьшить задержку передачи.

II. Залипание и заклинивание: устранение препятствий и снижение сопротивления для бесперебойной передачи.

Когда шариковый винт работает с рывками или даже не движется плавно, а ручное вращение сопровождается значительным сопротивлением, это типичный симптом заедания или заклинивания. Основными причинами часто являются попадание посторонних предметов, нарушение смазки или деформация компонентов. Лечение должно быть направлено на «устранение препятствий, снижение сопротивления и калибровку».

1. Анализ основных причин

Проникновение и закупорка посторонними предметами: Нарушение герметичности, загрязнение смазочным материалом, проникновение пыли из окружающей среды или остатки сборки могут привести к попаданию посторонних предметов, таких как металлическая стружка, пыль или частицы клея, в дорожку качения. Когда размер постороннего предмета превышает зазор между шариком и дорожкой качения (0,01-0,03 мм), он непосредственно заклинивает шарик.

Сбой смазки: Нерегулярная смена смазки или неправильный выбор смазки приводят к сухому трению между шариком и дорожкой качения, что значительно увеличивает сопротивление; смазочно-охлаждающая жидкость, смешанная со смазочной смазкой, образует «абразивную смазку», что усугубляет риск заедания.

Деформация и износ компонентов: Изгиб винта приводит к чрезмерному отклонению от прямолинейности, создавая дополнительную радиальную силу во время работы; износ шариков, царапины на дорожке качения или повреждение циркуляционных компонентов препятствуют плавной передаче.

2. Целевые методы лечения

Тщательная очистка и удаление засоров: разберите узел гайки шариковинтовой передачи и используйте ультразвуковую очистку с нейтральным чистящим средством для удаления посторонних предметов и старой смазки с дорожки качения; для удаления царапин с дорожки качения <Для царапин толщиной 0,01 мм используйте полировальную пасту для ручного ремонта; для царапин толщиной >0,01 мм используйте технологию лазерной наплавки для заполнения царапин.

Оптимизируйте систему смазки: Замените смазку на подходящую синтетическую консистентную смазку, которая обладает на 40% большей износостойкостью, чем традиционная литиевая смазка; используйте автоматическую систему смазки для дозированной подачи масла по расписанию, чтобы избежать загрязнения смазки.

Калибровка и замена компонентов: Для проверки прямолинейности винта используйте индикатор часового типа; небольшое искривление можно исправить путем выпрямления под давлением, а при сильной деформации требуется замена; если шарики или циркуляционные компоненты изношены, рекомендуется заменить весь узел шариковинтовой передачи, чтобы избежать несоответствия точности, вызванного заменой только шариков. Улучшенная защита от заклинивания: замените двухкромочное пылезащитное уплотнение (зазор ≤0,05 мм) и установите телескопическую защитную крышку на конце шариковинтовой передачи, чтобы предотвратить попадание стружки и охлаждающей жидкости, тем самым избегая заклинивания посторонних предметов.

III. Износ и повреждения: поэтапный ремонт для увеличения срока службы.

После длительной эксплуатации шариковые винты могут подвергаться износу, например, образованию точечных повреждений дорожки качения, царапинам и сколам, а также износу шариков и изгибу винта, что напрямую приводит к снижению точности позиционирования и увеличению люфта. Для устранения износа необходим поэтапный подход, основанный на степени повреждения, чтобы избежать чрезмерного или недостаточного ремонта.

1. Анализ основных причин

Отсутствие надлежащего технического обслуживания системы смазки: Длительное отсутствие замены смазки или недостаточное смазывание приводит к сухому трению между шариками и дорожкой качения, что усугубляет износ; загрязненная смазка образует абразивные частицы, увеличивая скорость износа на 200%.

Неправильная установка и загрузка: Чрезмерное отклонение соосности и эксцентрическая нагрузка вызывают локальную концентрацию напряжений на винте, ускоряя износ; частые перегрузки или ударные нагрузки приводят к усталостному отслаиванию покрытия дорожки качения.

Экологические и материальные вопросы: Влажная среда приводит к коррозии винтов, ускоряя износ; низкое качество материала или недостаточная точность изготовления приводят к недостаточной твердости поверхности дорожки качения, сокращая срок службы.

2. Поэтапные решения для лечения

Незначительный износ (царапины на дорожке качения). < 0,01 мм, без сколов): Очистите дорожку качения, затем отполируйте вручную, замените смазку и обеспечьте равномерное заполнение; проверьте и отрегулируйте соосность при установке, чтобы исключить дополнительные нагрузки и предотвратить дальнейший износ.

Умеренный износ (царапины на дорожке качения 0,01-0,05 мм, локализованные точечные повреждения): Ремонт с использованием технологии наношлифовки + хромирования. Сначала поверхность дорожки качения покрывается твердым хромом толщиной 0,03 мм для повышения износостойкости, затем шлифуется до исходного уровня точности; заменяются все шарики, при этом плотность ремонта контролируется на уровне более 8% для обеспечения равномерного контакта.

Сильный износ (площадь сколов дорожки качения > 10%, изгиб винта > 0,1 мм): для оборудования низкой точности можно попробовать выпрямить и отшлифовать деталь; для оборудования высокой точности рекомендуется прямая замена шарикового винта и гайки; при замене отдавайте предпочтение высокоточным изделиям той же модели, чтобы обеспечить совместимость с оборудованием.

IV. Ключевые меры профилактики: профилактическое техническое обслуживание для снижения частоты отказов на 90%.

По сравнению с реактивным техническим обслуживанием, проактивная профилактика более эффективна в продлении срока службы шариковинтовых передач и снижении риска отказов. Основываясь на передовом отраслевом опыте, мы рекомендуем создать замкнутую систему управления, состоящую из «ежедневного осмотра + регулярного технического обслуживания», сосредоточив внимание на следующих четырех пунктах:

1. Стандартизированное управление смазкой

2. Регулярная калибровка точности.

3. Усиленные меры защиты

4. Ведение учета технического обслуживания.

Краткое содержание

Проблемы вибрации, заклинивания и износа шариковых винтовых передач могут показаться сложными, но их основные причины сосредоточены в трех ключевых аспектах: «точность монтажа, смазка и техническое обслуживание, а также согласование нагрузок». Для решения этих проблем достаточно определить причину на основе наблюдаемых симптомов, а затем принять целенаправленные меры, такие как калибровка, очистка, ремонт или замена, чтобы быстро восстановить работоспособность оборудования.

Если ваше оборудование испытывает неисправности шариковинтовой передачи, вы можете обратиться к решениям, описанным в этой статье, для устранения неполадок. В случае сложных проблем с износом или ремонта высокоточного оборудования, пожалуйста, свяжитесь с нами через личные сообщения. Какой у вас есть практический опыт в обслуживании шариковинтовых передач? Поделитесь своими знаниями в комментариях!
