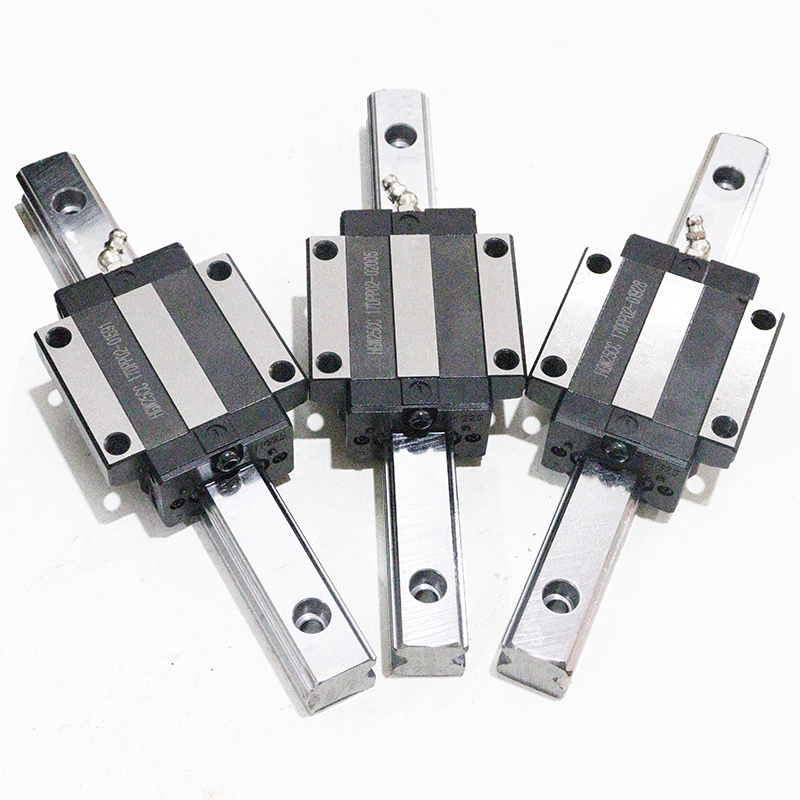

Как установить линейные направляющие?

Подготовка к установке

1. Инструменты и материалы

Монтажная платформа/основание оборудования: предварительно обработанная монтажная поверхность.

Шестигранный ключ: подходит к болтам направляющей; желательно с индикатором крутящего момента.

Циферблатный индикатор/маркер: с магнитным основанием для точного измерения.

Уровень: Прецизионный; для начального выравнивания.

Мраморная платформа или прецизионная линейка: в качестве эталона прямолинейности.

Безворсовая ткань, спирт высокой чистоты или ацетон: для очистки.

Перчатки: для предотвращения разъедания направляющих потом.

Отвертка или монтировка: для перемещения затвора.

2. Процедура очистки

Очистка монтажных поверхностей: Тщательно протрите монтажные поверхности направляющих, резьбовые отверстия и опорные поверхности на основании оборудования безворсовой тканью, смоченной спиртом или ацетоном. Убедитесь в отсутствии масла, пыли, заусенцев и остатков старого герметика.

Чистые направляющие:

Не снимайте оригинальную упаковку направляющих до момента их установки.

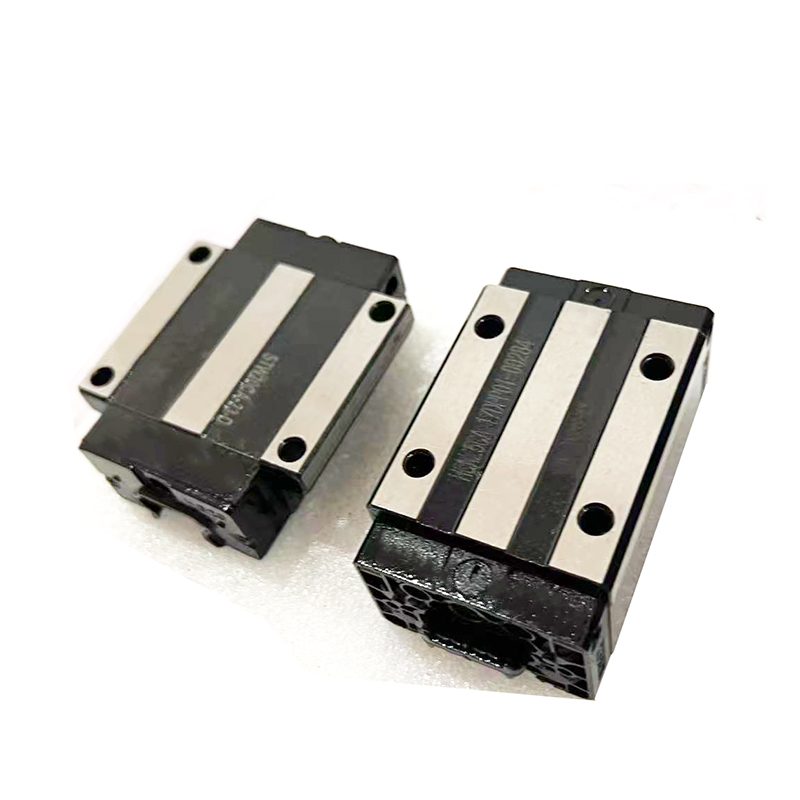

После снятия направляющей аккуратно протрите чистящим средством её нижнюю и боковые поверхности (монтажные поверхности). Не протирайте поверхность дорожки качения или каретку!

Отверстие для заливки масла на ползунке обычно закрыто; будьте осторожны, чтобы не загрязнить внутреннюю часть во время чистки.

Осмотр: Осмотрите все монтажные поверхности на наличие царапин и заусенцев. Если есть небольшие заусенцы, аккуратно отполируйте их оселком с маслом.

Этапы установки (на примере пары направляющих)

Шаг 1: Установите первую направляющую (опорную направляющую)

Это самый важный шаг, поскольку его точность определяет точность всей системы.

Установка направляющей: аккуратно положите первую направляющую (обычно более длинную, используемую в качестве опорной) на монтажную поверхность. Предварительно затяните все крепёжные болты вручную, но не затягивайте их полностью; убедитесь, что болты легко вращаются.

Правильная прямолинейность (необязательно, но рекомендуется):

Приложите головку циферблатного индикатора к боковой поверхности (обработанной поверхности) направляющей.

Медленно перемещайте основание циферблатного индикатора вдоль направляющей и наблюдайте за показаниями индикатора. Отрегулируйте показания, слегка постукивая по боковой стороне направляющей (пластиковым или латунным молотком), пока отклонение не окажется в допустимых пределах (например, ±0,01 мм).

Этот шаг обеспечивает прямолинейность отдельных направляющих.

Первичная фиксация: начиная с болта в середине направляющей, затяните болты по диагонали примерно на 70% от номинального момента. Это предотвратит деформацию направляющей из-за неравномерной нагрузки.

Окончательная затяжка: снова затяните все болты по диагонали с моментом затяжки 100% от номинального.

Шаг второй: установка второй направляющей (приводной направляющей)

Цель — обеспечить параллельность двух направляющих.

Установка второй направляющей и салазок: установите вторую направляющую на монтажную поверхность и предварительно установите болты. Одновременно установите две направляющие (салазки) на обе направляющие соответственно.

Соединение направляющих: используйте рабочий стол станка или прецизионную соединительную пластину для соединения двух направляющих. В результате получается единое целое.

Исправление параллелизма:

Это самый важный шаг. Приложите головку циферблатного индикатора к боковой стороне второй направляющей.

Медленно перемещайте рабочий стол/соединительную пластину вперед и назад, заставляя салазки перемещать всю измерительную систему вдоль направляющей.

Изменение показаний циферблатного индикатора отражает погрешность параллельности двух направляющих.

Отрегулируйте, слегка постукивая по второй направляющей, пока показания циферблатного индикатора не изменятся до требуемой точности (например, ±0,01 мм).

Закрепите вторую направляющую:

После регулировки параллельности, удерживая вторую направляющую, ослабьте крепление между одним из салазок и рабочим столом/соединительной пластиной. Это необходимо для снятия внутренних напряжений, вызванных принудительной центровкой.

Затяните все крепежные болты второй направляющей по диагонали с номинальным моментом затяжки.

Шаг 3: Окончательная проверка и смазка

Окончательное подтверждение точности: Снова поднимите рабочий стол и проверьте параллельность с помощью циферблатного индикатора, чтобы убедиться, что точность не изменилась после затяжки болтов.

Тестовый запуск: вручную толкайте рабочий стол, перемещая его по всей длине. Работа должна быть плавной и плавной, без заеданий, необычных шумов или нестабильного давления.

Добавление смазки/масла:

Снимите уплотнительную прокладку пресс-масленки с конца ползуна.

Используйте указанную смазку или масло, нанося их с помощью смазочного шприца до тех пор, пока старая и новая смазка слегка не начнут вытекать за край уплотнения.

Установите пылезащитный колпачок (если применимо).

Меры предосторожности и распространенные ошибки

**Не ударяйте:** Никогда не ударяйте молотком по направляющей, каретке или шарико-винтовой передаче. Для точной настройки используйте пластиковый или латунный молоток.

**Не разбирайте слайдер:** Ползунок — это прецизионный компонент. При соскальзывании с направляющей шарики могут выпасть, что приведет к необратимой потере точности или функциональному повреждению. Никогда не отделяйте слайдер от направляющей без крайней необходимости.

**Неправильная последовательность затяжки болтов:** Затягивание болтов непосредственно с одного конца на другой приведет к скручиванию направляющей, что создаст внутреннее напряжение и серьезно нарушит прямолинейность и параллельность.

Недостаточная очистка: даже мельчайшие частицы пыли, попадающие на дорожку качения, могут действовать как «шлифовальный песок», значительно ускоряя износ направляющих и кареток, что приводит к преждевременному выходу их из строя.

Игнорирование снятия напряжений: если не ослабить соединение одной стороны направляющей при установке второй направляющей, вся система окажется в предварительно напряженном состоянии, что увеличит сопротивление во время работы, приведет к выделению тепла и шума, а также сократит срок службы.
