Кто является «спасательным кругом», охраняющим точную передачу данных?

Как основной компонент точной трансмиссии, производительность шариковый винт напрямую влияет на точность позиционирования и стабильность движения всей системы. Согласно статистике, более 60% отказов точности станков с ЧПУ связаны с износом винта или отказом предварительного натяга. Сегодня мы упомянем и представим основные технологии и практические методы обнаружения шарико-винтовых передач.

1. Определение геометрической точности

Ошибка вывода: используйте лазерный интерферометр для обнаружения, кумулятивная ошибка высококачественных ходовых винтов на протяжении всего процесса должна быть ≤5 мкм/м

Точность профиля резьбы: Профилировщик измеряет отклонение угла зуба (в пределах ±30')

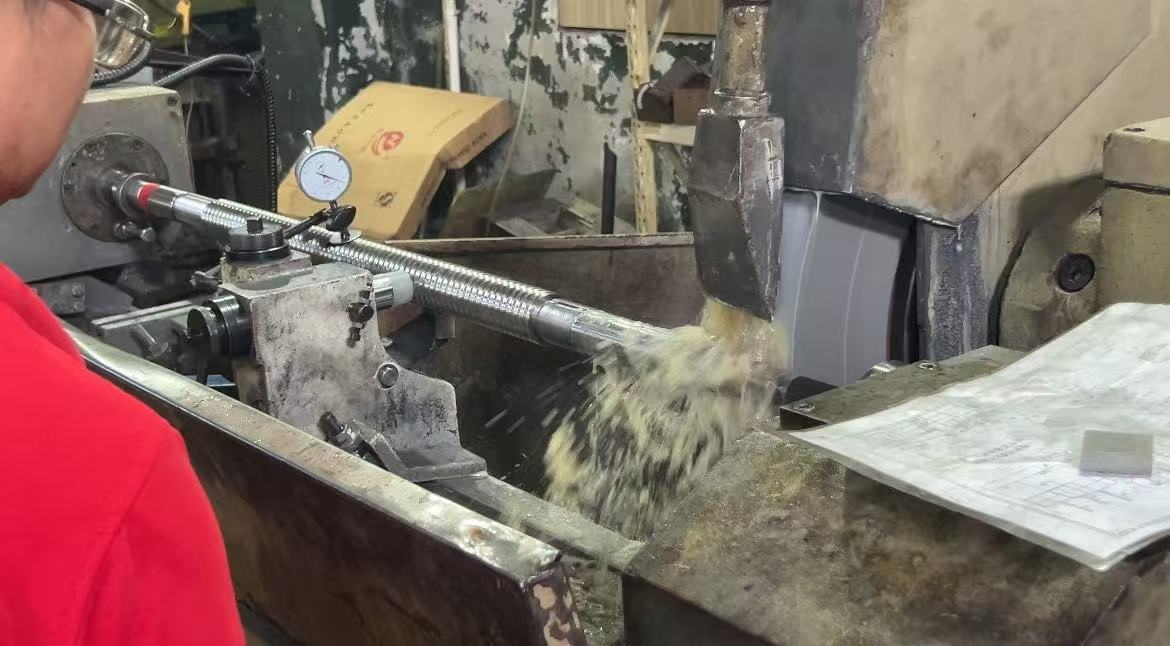

Биение среднего диаметра: V-образный блок с микрометрическим обнаружением, типичное значение ≤0,01 мм

2. Обнаружение характеристик движения

Обратный зазор: при измерении микродвижения вперед и назад уровень точности должен быть ≤3 угл. мин.

Определение крутящего момента трения: датчик крутящего момента измеряет пусковой крутящий момент (обычно <1% номинальной динамической нагрузки)

Характеристики повышения температуры: инфракрасный тепловизор отслеживает кривую повышения температуры во время высокоскоростной работы.

3. Определение долговечности

Испытание на долговечность: ≥1 миллиона возвратно-поступательных испытаний при номинальной нагрузке

Измерение износа: трехкоординатная машина регулярно обнаруживает изменения профиля дорожки качения

Анализ спектра вибрации: БПФ анализирует аномальные компоненты частоты вибрации

4. Эволюция оборудования обнаружения: от механических измерительных приборов к интеллектуальной диагностике

Механический микрометр + стандартная концевая мера

Оптический проектор определяет профиль резьбы

Ограничения: зависимость от опыта оператора, низкая эффективность.

Лазерный интерферометр (например, Renishaw ML10)

Контактный профайлер (Taylor Hobson Form Talysurf)

Достижения: точность 0,1 мкм, цифровой выход

Система онлайн-мониторинга (например, i-Smart от THK)

Автоматическое обнаружение машинного зрения (серия Keyence CV-X)

Преимущества: сбор данных в реальном времени + прогнозирование неисправностей с помощью ИИ

5. Практические навыки проведения выездных проверок

Кейс: Устранение неполадок, связанных с дрожанием оси Z в обрабатывающем центре

Предварительная оценка: используйте циферблатный индикатор для определения осевого перемещения (измеренное значение составляет 0,08 мм, что в 3 раза больше стандартного значения)

Определение глубины:

Лазерный интерферометр обнаруживает кривую ошибки свинца и находит локальные точки мутации

Эндоскоп проверяет дорожку качения гайки и обнаруживает, что 2 шарика сломаны

Решение: Замените гайку и затяните ее снова, чтобы устранить дрожание.

6. Перспективы развития передовых технологий обнаружения

Квантовое зондирование:

Немецкий институт PTB добился измерения деформации в наномасштабе на основе цветовых центров NV алмаза, которые могут определять микроскопическое распределение напряжений винта.

Технология цифровых двойников:

Виртуальная модель винта создается на основе данных в реальном времени, а точность остаточного ресурса прогнозируется на уровне 92% (данные проверки Siemens).

Терагерцовый неразрушающий контроль:

Японская лаборатория THK использует волны частотой 0,3 ТГц для обнаружения внутренних дефектов смоляных каркасов с точностью идентификации 50 мкм.

7. Золотые правила поддержания точности

Три элемента ежедневного обслуживания:

Управление смазкой: используйте специальную смазку (например, Klüber Isoflex NBU15).

Меры по предотвращению образования пыли: Уровень чистоты ISO 4406 16/14/11

Регулировка предварительного натяга: регулярно проверяйте изменение момента предварительного натяга.

Критерии оценки брака:

Замену следует производить при возникновении любого из следующих условий:

Ошибка свинца превышает начальное значение на 300%

Площадь отслаивания ролика > 3 мм²

Деформация клетки приводит к застреванию шариков

Заключение:

Инженеры-инспекторы превращаются из «судей качества» в «прецизионных врачей», используя интеллектуальные методы обнаружения для диагностики высококлассного оборудования. В этом мире точности на уровне микронов каждое точное измерение является обязательством по обеспечению качества «Сделано в Китае».
