Разница между шариковыми и трапецеидальными винтами

В области механической трансмиссии, шариковые винты и ходовые винты (трапецеидальные винты)Это два наиболее распространенных компонента для преобразования вращательного движения в линейное. Хотя они выглядят похожими, они принципиально различаются по принципам работы, характеристикам и областям применения.

Ниже приведён подробный сравнительный анализ этих двух вариантов:

1. Различия в основных принципах работы.

Это самое принципиальное различие: форма трения.

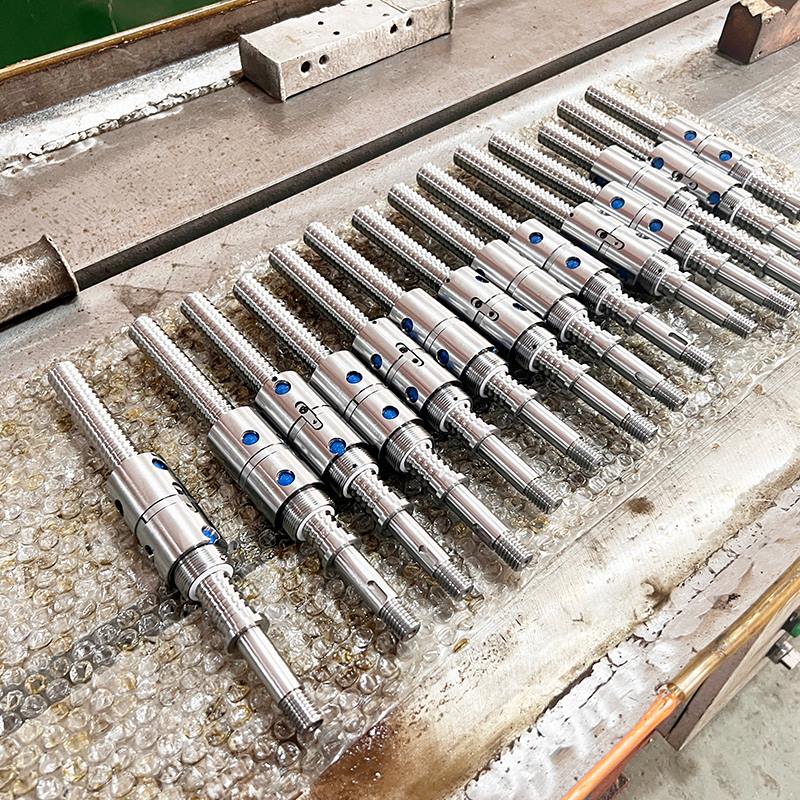

Шариковый винт (Трение качения): Гайка и винт заполнены вращающимися шариками. Когда винт вращается, шарики катятся по направляющим, подобно подшипнику. Это движение значительно снижает сопротивление.

Трапецеидальный винт (Трение скольжения): Гайка (обычно из бронзы или конструкционного пластика) непосредственно соприкасается с резьбой и скользит. Это похоже на процесс завинчивания болта в гайку.

2. Сравнение производительности

3. Углубленный анализ преимуществ и недостатков

Шариковый винт: стремление к максимальной производительности

Преимущества: Благодаря чрезвычайно низкому трению, он очень энергоэффективен, а его движение чрезвычайно плавное, практически без эффекта «ползучести». Технология предварительной нагрузки полностью исключает люфт, что делает его ключевым компонентом для высокоточной обработки на станках с ЧПУ.

Недостатки: высокая цена; отсутствие самоблокировки; при использовании в вертикальном направлении (по оси Z) двигатель должен быть оборудован тормозом, иначе груз упадет под действием силы тяжести в случае отключения электроэнергии.

Трапецеидальный винт: высокая экономическая эффективность и безопасность.

Преимущества: Главное преимущество — функция самоблокировки. Во многих вертикальных подъемных механизмах она не требует дополнительной тормозной системы. Кроме того, она более устойчива к загрязнениям и, благодаря скользящему контакту, работает тише, чем шариковый винт.

Недостатки: Высокое тепловыделение, выделяемое при трении, ограничивает рабочую частоту (коэффициент заполнения). Непрерывная работа на высоких скоростях может привести к быстрому износу гайки или даже ее расплавлению.

4. Как сделать выбор?

Если для вашего применения требуется: выберите шариковый винт.

Высокоточное позиционирование (например, в гравировальных станках с ЧПУ, оборудовании для производства полупроводников).

Высокая эффективность, длительная непрерывная работа (например, промышленные автоматизированные производственные линии).

Тяжелые несущие нагрузки (например, крупные механические прессы).

Если для вашего применения требуется: выберите трапецеидальный ходовой винт.

Низкий бюджет (например, самодельный 3D-принтер, простые актуаторы).

Вертикальные нагрузки, требующие самоблокировки (например, подъемники для кафедр, механизмы ручной регулировки).

Бесшумная работа, не требует смазки (подходит для медицинского и пищевого оборудования при использовании тефлоновых или полимерных гаек).

Вкратце, шариковые винты являются синонимом «точности и эффективности», в то время как трапецеидальные ходовые винты обеспечивают «экономичность и надежность». При проектировании механических систем ключевым моментом при выборе ходового винта является баланс между бюджетом, требованиями к точности и характеристиками нагрузки.
